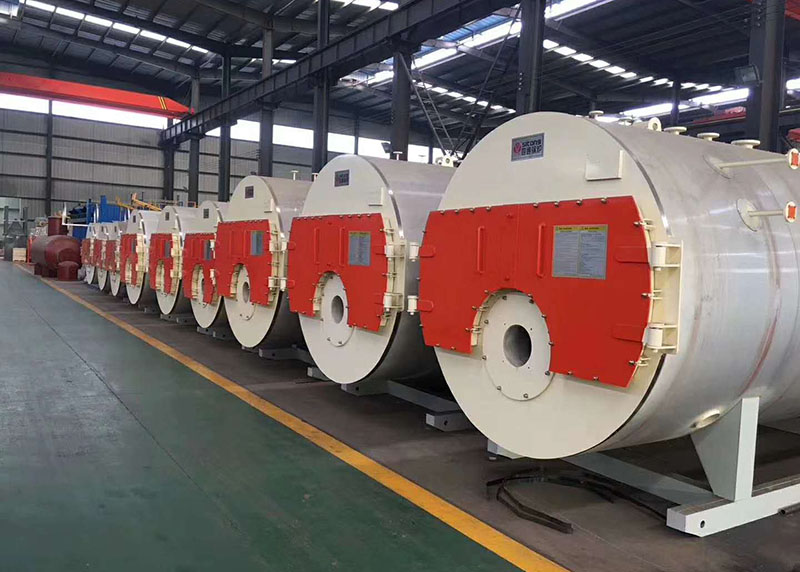

臥式燃油（氣）蒸汽鍋爐

規格型號：0.3-20T
熱效率：熱效率：91%-95%
適用燃料：天然氣、液化氣、城市煤氣、瓦斯氣、輕油、重油、甲醇
應用范圍：醫藥、化工、輕工、紡織、建材、養殖、食品飲料、塑料泡沫、印刷洗滌、橡膠加工、造紙、木材加工、賓館，酒店、制衣等。

產品簡介：WNS系列臥式燃油(氣)蒸汽鍋爐為內燃三回程火管蒸汽鍋爐。采用偏置爐膽濕背式結構。高溫?zé)煔庖来危粵_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。

24小時服務熱線：13525756619

產品介紹 性能優勢 技術參數四通實力

產品介紹

WNS型燃油/氣蒸汽鍋爐為臥式快裝內燃三回程火管鍋。采用偏置爐膽濕背式結構，高溫?zé)煔庖来螞_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。該鍋爐熱力充足：鍋爐受熱面積按照高標準設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便。

WNS型燃油/氣蒸汽鍋爐配置技術性能良好的工業燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。擁有新型專利證書，實用新型名稱：一種臥式燃油蒸汽鍋爐；專利號：ZL 2014 2 0504448.2

WNS型燃油/氣蒸汽鍋爐適用于化工行業：肥料廠、煉油廠、飲料廠、涂裝廠、塑料廠、玻璃廠、硫酸廠等，制造行業：造紙廠、紡織廠、制奶廠、造酒廠、食品廠、食品菌坊、制鞋廠、陶瓷廠、家具廠、輪胎廠、涼席廠、卷煙廠、筷子廠、印刷廠、膠帶廠、泡沫廠、五金廠、地板廠、櫥柜廠、木門廠、電池廠、鹽廠、茶葉廠、儀器廠等，建筑行業：路橋保養、混泥土蒸養、加氣磚蒸壓等，以及農產品加工、醫藥生產、防火材料生產等行業均可以使用。

性能優勢

一、大直徑波紋爐膽

鍋爐燃燒室有大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面大。

二、全對接焊技術

全濕背回燃室，回燃室與后管板扳邊對接，鍋爐全對接焊，應力低，質量可靠。

三、蒸汽品質高

鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。

四、安全降水時間足

鍋爐的燃燒室低位布置，水位確定符合規程，具有充足的安全的降水空間，保證鍋爐的運行安全。

五、前后煙箱密封技術

煙箱采用雙開式煙箱門，開啟方便，多級密封，密封材質特制，壓縮性，完全隔阻煙氣的泄露，可重復使用。

六、安全保護系統

鍋爐后面板上設有防爆裝置、自動復位、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。

技術參數

【W(wǎng)NS燃油燃?xì)庀盗绣仩t技術參數】

型號/項目/參數		WNS0.5-0.4(0.7)-Y(Q)	WNS0.7-0.4(0.7)-Y(Q)	WNS1-0.7(1.25)-Y(Q)	WNS1.5-1.25-Y(Q)	WNS2-1.25-Y(Q)	WNS3-1.25-Y(Q)
額定熱功率(MW)		0.5	0.75	1	1.5	2	3
額定工作壓力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽溫度（℃）		151（170）		170（193）	193	193	193
設計效率（%）		85%-92%
水容積（m3）		1.2	1.56	2.10	2.7	2.7	5.9
滿水重量		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗電功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
電源（V）		380
適用燃料		輕油、天然氣、重油、城市煤氣、石油液化氣
輕油(kg/h)		34	51	65	102	136	204
天然氣(m3/h)		41	62	82	123	164	246
重油(kg/h)		35	53	70	105	140	210
城市煤氣(m3/h)		92	138	184	276	368	552
石油液化氣(m3/h)		14	20	26	39	52	79
長×寬×高		2650×1600×1700	2650×1600×1800	3650×1800×1800	5200×2300×2400	5200×2300×2400	5570×3200×2670
安裝尺寸	進/出口閥口徑	50	65	65	65	65	100
	排污閥口徑	40	40	40	40	40	40
	安全閥口徑	40	2×40	2×40	2×50	2×50	2×65
	煙囪口徑ф（mm）	250	300	320	360	360	360

【W(wǎng)NS燃油燃?xì)庀盗绣仩t技術參數】

型號/項目/參數		WNS4-1.25(1.6)-Y(Q)	WNS5 -1.25(1.6)-Y(Q)	WNS6-1.25(1.6)-Y(Q)	WNS8 -1.25(1.6)-Y(Q)	WNS10 -1.25(1.6)-Y(Q)	WNS15 -1.25(1.6)-Y(Q)	WNS20 -1.25(1.6)-Y(Q)
額定熱功率(MW)		4	5	6	8	10	15	20
額定工作壓力（MPa）		1.25(1.6)
蒸汽溫度（℃）		194(204)
鍋爐設計效率（%）		85%-92%
水容積（m3）		7.14	10	10.2	13.9	16.7	30	30
滿水重量		22(23.5)	24.7(26)	25.5(26.5)	32.5(34.5)	38(42)	74(78)	78(82)
耗電功率(KW)		22.2	34.4	34.4	36	36	72	72
電源（V）		380
適用燃料		輕油、天然氣、重油、城市煤氣、石油液化氣
輕油(kg/h)		272	241	382	482	603	904	1206
天然氣(m3/h)		328	413	429	429	715	1075	1430
重油(kg/h)		280	352	377	377	628	942	1256
城市煤氣(m3/h)		736	922	972	972	1620	2430	3240
石油液化氣(m3/h)		105	131	139	139	231	347	462
長×寬×高		5600×3300×2880	6020×3300×3060	7200×3300×3060	7300×3300×3060	7400×3300×3060	8100×4200×4100	8500×4500×4100
安裝尺寸	進/出口閥口徑	100	125	125	150	150	200	200
	排污閥口徑	2×40	2×40	2×40	2×40	2×40	2×40	40
	安全閥口徑	2×50	50×80	50×80	2×80	2×80	2×80	2×100
	煙囪口徑ф（mm）	530	530	530	680	380	1000	1200
